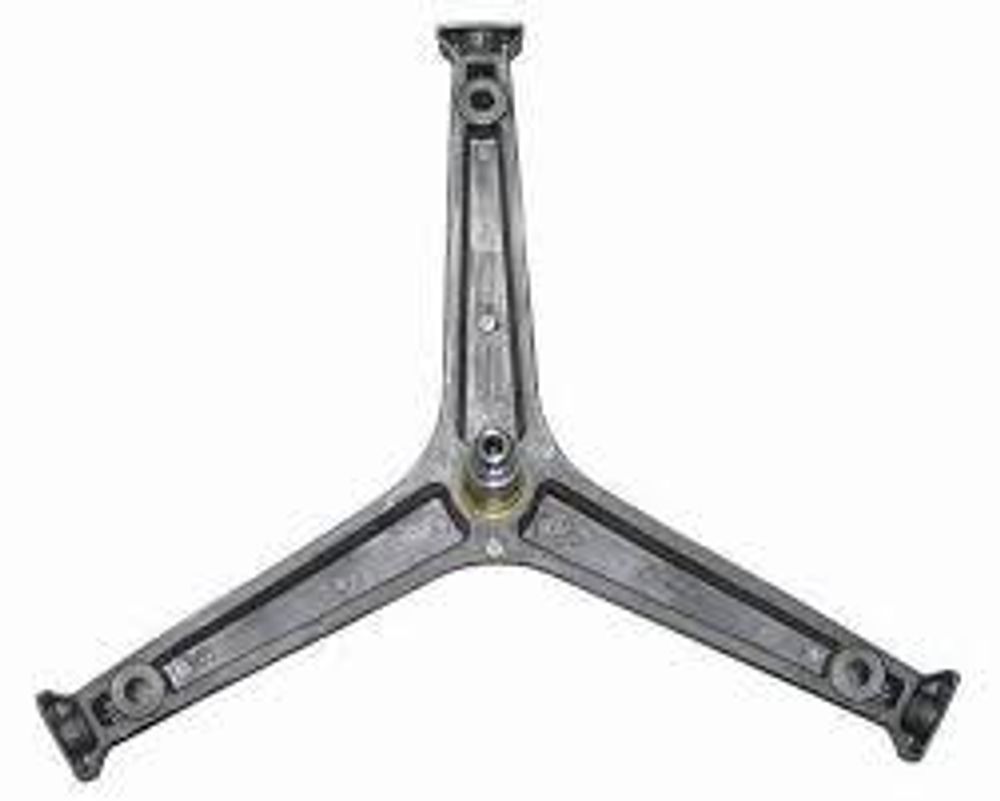

Крестовина барабана Атлант короткий вал (204-205 подш) МКАУ.301362.014

Крестовина для стиральной машины АТЛАНТ МКАУ 301362.014

WM-CR-067

Крепление шкива M8

Размеры:H1 общая высота вала = 77мм

H2 высота бронзовой втулки = 14мм

H3 от втулки до внешнего подшипника = 37мм

H4 от посадки внешнего подшипника, до крепления шкива = 14мм

H5 высота изгиба луча (от центра торцвого болта) = 29мм

D1 диаметр кольца посадки сальника = 30мм (сальник 30x50x10)

D2 посадка внутреннего подшипника = 25мм (внутренний подшипник 6205)

D3 диаметр посадки внешнего подшипника = 20мм (внешний подшипник 6204)

D4 диаметр посадки шкива (по шлицам) = 17мм

L1 длинна луча от места посадки внутреннего подшипника до конца луча

Совместимость

45У102, 45У104, 45У106, 45У107, 45У81, 45У82, 45У84, 45У87, 50У108, 50У101, 50У102, 50У107, 50У88, 50У1029, 50У106, 50У1079, 50У81, 50У82, 50У829, 50У86, 50У87, 50У879
